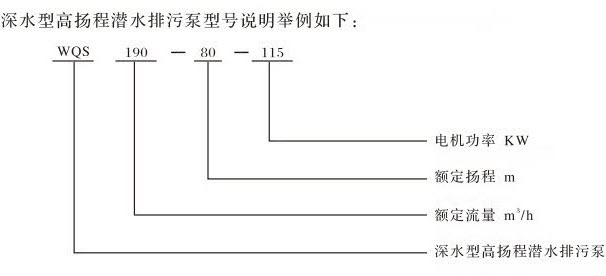

型號說明
產品特點
WQS系列深水型高揚程潛水排污泵是在長江三峽用潛水排污泵的研制基礎上拓展形成的新產品。在水力部件設計和結構上突破了常規潛水排污泵的傳統設計方法。填補了高揚程深潛排污泵的空白。
用途
深水型高揚程潛水排污泵具有高揚程、深潛沒、耐磨蝕、高可靠性、無堵塞、自動安裝、自動控制、并且可全揚程工作等優點，在高揚程，潛沒深度大，水位變幅大，排送含有一定磨蝕作用的固體顆粒的介質方面，具有獨特功能。
使用條件：
1、最高介質溫度+40℃；
2、PH值5-9；
3、可通過最大固體顆粒直徑Φ25-Φ50mm；
4、最大潛沒深度100m。
該系列泵流量范圍為50-500立方米/小時，揚程范圍40-110米，功率115千瓦以內。額定電壓為380V，頻率50Hz。
特別推薦使用場合：
★對于取水水位變動較大，也就是揚程變幅較大的場合，該型泵具備全揚程安全使用特性，在大、小流量區域均不過載。
★用于深度淹沒場合，該型泵能夠承受100m水壓安全使用。
★用于小流量、高揚程排污場合，特別適合于對污水的遠距離輸送。
★適合于泥沙含量較高的場合，該泵兼具渣漿泵的特性。
★具備高可靠特性，特別適用于重大、重點工程。
結構特點
深水型高揚程潛水排污泵的設計處處體現著高可靠性的要求。
電動機：特殊的絕緣設計確保電機在少量進水的環境下依然能正常使用。電機的優化設計保證了水泵能夠在水力部件被泥沙部分淹沒的環境下開機啟動。
水力部件：設計運用了先進的CFD和流場診斷技術，具有高揚程、全揚程、高效、無堵塞、耐磨損等優點，處于國際先進水平。該項目成果已申請發明專利。
密封設計：為了滿足深度潛水的要求，在水泵密封上采用了多項改進措施，獨有的密封技術，使得水泵能夠潛入100m水下運行。
保護措施：除常規電機保護外，還在接線盒腔、電機腔和油室內分別設置了泄露檢測器，電機定子繞組內設置了一用一備兩組定子超溫保護裝置，電機內設置了獨有專利的電機除濕裝置可確保電機絕緣穩定不下降。
安裝方法和安裝系統
深水型高揚程潛水排污泵機泵同軸，結構緊湊。采用固定濕式安裝方式。安裝系統使用自動耦合裝置。該系統制造安裝精度高，可在100米高度內方便安裝和提升電泵，無需安裝或維修人員進入水坑，快捷方便，安全！該系統使用特制的底座，固定在水池的底部，與出水管連接好，在池頂安裝好配套的支承塊，用導軌使兩者相連，水泵與一特定支架連接好，沿導軌下滑到達底座出口位置，通過泵自重，自動耦合密封。
